IDEAL PARA BANHEIROS, TERRAÇO, COZINHA INDUSTRIAL, ÁREAS EXTERNAS E INTERNAS.
RALO TAMPA INOX APARENTE 10 cm X 10 cm - INOX 304
OBS: O RALO NÃO E SIFONADO DEVE SER LIGADO DIRETO A UMA CAIXA SIFONADA OU TUBULAÇÃO DE 100 MM.
ACOMPANHA: TELINHA DE PROTEÇÃO E CHAVINHA PARA RETIRADA DA TAMPA.
INSTALAÇÃO: 1 - PARA INSTALAÇÃO DO RALO QUADRADO M1NOX, DEVE-SE PREPARAR O CONTRA PISO, DEIXANDO UMA ALTURA DE 3 cm PARA O ENCAIXE DA CALHA INOX. 2 - POSICIONE O RALO CONFORME A SAÍDA DE ÁGUA, LIGANDO A TUBULAÇÃO PLUVIAL. 3 - APÓS A FIXAÇÃO DA CALHA, APLIQUE ARGAMASSA OU SILICONE PU SOBRE AS ABAS DO RALO E FAÇA O ASSENTAMENTO DO PISO, SOBRE AS ABAS DO PRODUTO DEIXANDO O VÃO LATERAL LIVRE PARA PASSAGEM DE ÁGUA. 4 - POR FIM, ENCAIXE A TAMPA NA BASE DO RALO, DEVE-SE FICAR UMA ABERTURA DE 5 MM, PARA A PASSAGEM D'ÁGUA.

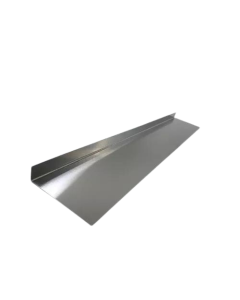

Rodapé Invertido ESCOVADO De INOX 304. Com 2 m de comprimento, 5 cm de altura e abas de 2 cm.
O rodapé invertido inox 304 apresenta um design elegante e moderno, conferindo um toque de sofisticação ao ambiente.
Utilizado para acabamento e proteção de paredes inferiores. O rodapé M1nox é instalado na base da parede, próxima ao piso, criando um detalhe estético agradável e funcional, já que facilita a limpeza do ambiente, uma vez que sua superfície lisa e não porosa não acumula sujeira com facilidade.
Os ralos Triangulares M1NOX, são fabricados no Inox304. Para as áreas litorâneas, o aço INOX mais indicado é o INOX316, devido a sua alta resistência a corrosão causado pela maré.
Saída de água de 75 mm com adptador para 100 mm.
Posicionamento do Ralo
Os ralos triangulares, devem ser instalados preferencialmente em cantos de paredes, como em banheiros, lavabo, lavanderia e áreas afins. Geralmente eles são instalados no box do banheiro e ao lado do vaso, para facilitar a limpeza e escoamento de toda água que cair ao seu redor.
1° Passo: Dimensionar o local do ralo triangular no contra piso.
2° Passo: Conectar uma caixa sifonada ou instalar diretamente no cano de 100mm, se a rede já for sifonada ou de água pluvial. E instale a base do ralo.
Obs: A base do ralo deve ficar um pouca abaixo do contra piso, para não gerar dente.
3° Passo: Após a base do ralo ser instalada, encaixe a tampa. Lembre de deixar bem alinhado e nivelado com o nível do contra piso, para perfeito acabamento.
3. Passo: Observação: Não se esqueça de sempre que for feito uma instalação de rede de esgoto deixar uma queda mínima de 3% para escoamento da água. O sistema de esgoto não trabalha com pressão.
IDEAL PARA BANHEIROS, TERRAÇO, COZINHA INDUSTRIAL, ÁREAS EXTERNAS E INTERNAS.
RALO TAMPA INOX APARENTE 15 cm X 15 cm - INOX 304
OBS: O RALO NÃO E SIFONADO DEVE SER LIGADO DIRETO A UMA CAIXA SIFONADA OU TUBULAÇÃO DE 100 MM, ou 150 MM.
ACOMPANHA: TELINHA DE PROTEÇÃO E CHAVINHA PARA RETIRADA DA TAMPA.
INSTALAÇÃO: 1 - PARA INSTALAÇÃO DO RALO QUADRADO M1NOX, DEVE-SE PREPARAR O CONTRA PISO, DEIXANDO UMA ALTURA DE 3 cm PARA O ENCAIXE DA CALHA INOX. 2 - POSICIONE O RALO CONFORME A SAÍDA DE ÁGUA, LIGANDO A TUBULAÇÃO PLUVIAL. 3 - APÓS A FIXAÇÃO DA CALHA, APLIQUE ARGAMASSA OU SILICONE PU SOBRE AS ABAS DO RALO E FAÇA O ASSENTAMENTO DO PISO, SOBRE AS ABAS DO PRODUTO DEIXANDO O VÃO LATERAL LIVRE PARA PASSAGEM DE ÁGUA. 4 - POR FIM, ENCAIXE A TAMPA NA BASE DO RALO, DEVE-SE FICAR UMA ABERTURA DE 5 MM, PARA A PASSAGEM D'ÁGUA.
Ralo linear inox 304 inovação e resistência, ideal para banheiros, terraço, cozinha industrial, áreas externas e internas.
RALO LINEAR TAMPA INOX APARENTE PRETA COMPRIMENTO 80 cm COM SAÍDA CENTRAL
OBS: O ralo deve ser instalado antes de assentar o piso, devido suas abas que devem ser instaladas no contra piso, evitando infiltração. Saída de água 40 mm com adptador para 50 mm.
Instruções para instalação:
1- A canaleta deve ser feita com a largura exata do seu ralo (6 ou 10 cm), profundidade mínima de 3 cm e estar bem alinhada.
2- Regularizar e impermeabilizar o fundo e as laterais da canaleta, deixando o caimento direcionado para as saídas de água pluvial.
3- O número de saídas vai ser calculado com base no tamanho da área, sendo feita pelo engenheiro ou bombeiro hidráulico responsável.
IDEAL PARA BANHEIROS, TERRAÇO, COZINHA INDUSTRIAL, ÁREAS EXTERNAS E INTERNAS.
RALO OCULTO 20 CM X 20 CM - INOX 304
OBS: O RALO NÃO E SIFONADO DEVE SER LIGADO DIRETO A UMA CAIXA SIFONADA OU TUBULAÇÃO DE 100 MM ou 150 MM.
ACOMPANHA: TELINHA DE PROTEÇÃO E CHAVINHA PARA RETIRADA DA TAMPA.
INSTALAÇÃO:
1 - PARA INSTALAÇÃO DO RALO QUADRADO M1NOX, DEVE-SE PREPARAR O CONTRA PISO, DEIXANDO UMA ALTURA DE 3 CM PARA O ENCAIXE DA CALHA INOX.
2 - POSICIONE O RALO CONFORME A SAÍDA DE ÁGUA, LIGANDO A TUBULAÇÃO PLUVIAL.
3 - APÓS A FIXAÇÃO DA CALHA, APLIQUE ARGAMASSA OU SILICONE PU SOBRE AS ABAS DO RALO E FAÇA O ASSENTAMENTO DO PISO, SOBRE AS ABAS DO PRODUTO DEIXANDO O VÃO LATERAL LIVRE PARA PASSAGEM DE ÁGUA. 4 - POR FIM, ENCAIXE A TAMPA NA BASE DO RALO, DEVE-SE FICAR UMA ABERTURA DE 5 MM, PARA A PASSAGEM D'ÁGUA.
IDEAL PARA BANHEIROS, TERRAÇO, COZINHA INDUSTRIAL, ÁREAS EXTERNAS E INTERNAS.
RALO 15 CM X 15 CM PERFURADO - INOX 304
OBS: O RALO NÃO E SIFONADO DEVE SER LIGADO DIRETO A UMA CAIXA SIFONADA OU TUBULAÇÃO DE 100 MM ou 150 MM.
ACOMPANHA: TELINHA DE PROTEÇÃO E CHAVINHA PARA RETIRADA DA TAMPA.
INSTALAÇÃO: 1 - PARA INSTALAÇÃO DO RALO QUADRADO M1NOX, DEVE-SE PREPARAR O CONTRA PISO, DEIXANDO UMA ALTURA DE 3 CM PARA O ENCAIXE DA CALHA INOX. 2 - POSICIONE O RALO CONFORME A SAÍDA DE ÁGUA, LIGANDO A TUBULAÇÃO PLUVIAL. 3 - APÓS A FIXAÇÃO DA CALHA, APLIQUE ARGAMASSA OU SILICONE PU SOBRE AS ABAS DO RALO E FAÇA O ASSENTAMENTO DO PISO, SOBRE AS ABAS DO PRODUTO DEIXANDO O VÃO LATERAL LIVRE PARA PASSAGEM DE ÁGUA. 4 - POR FIM, ENCAIXE A TAMPA NA BASE DO RALO, DEVE-SE FICAR UMA ABERTURA DE 5 MM, PARA A PASSAGEM D'ÁGUA.
Os ralos Triangulares M1NOX, são fabricados no Inox304. Ele pode ser utilizado também em regiões litorâneas (Próximas ao mar). Para as áreas litorânneas, o aço INOX mais indicado é o INOX316, devido a sua alta resistência a corrosão causado pela maré. Saída de água de 75 mm ou 100 mm.
Posicionamento do Ralo
Os ralos triangulares, devem ser instalados preferencialmente em cantos de paredes, como em banheiros, Lavabo, Lavanderia e áreas afins. Geralmente eles são instalados no box do banheiro e ao lado do vaso, para facilitar a limpeza e escoamento de toda água que cair ao seu redor.
1° Passo: Dimensionar o local do ralo triangular no contra piso.
2° Passo: Conectar uma caixa sifonada ou instalar diretamente no cano de 100mm, se a rede já for sifonada ou de água pluvial. E instale a base do ralo.
Obs: A base do ralo deve ficar um pouca abaixo do contra piso, para não gerar dente.
3° Passo: Após a base do ralo ser instalada, acrescentar uma camada de P.U. (Poliuretano) ou de argamassa sob a tampa e logo em seguida assentar o porcelanato. Lembre de deixar bem alinhado e nivelado com o nível do contra piso, para perfeito acabamento.
Observação: Não se esqueça de sempre que for feito uma instalação de rede de esgoto deixar uma queda mínima de 3% para escoamento da água.O sistema de esgoto não trabalha com pressão.
